LRA系列直线旋转执行器

“L+R” 双轴集成,精准力控软着陆,微米级高精度定位,节拍高效小巧轻薄

产品描述

Jodell的LRA系列线性旋转执行器设计紧凑薄，具有精确的线性运动和灵活的拾取和放置功能，具有软着陆功能，广泛应用于芯片安装、相机模块组装、锂电池厚度测量、触摸屏检测、键盘和开关测试等高精度要求的应用场景。

精准力控

精密取放

超薄尺寸

软着陆

测试

线性旋转

全系产品参数

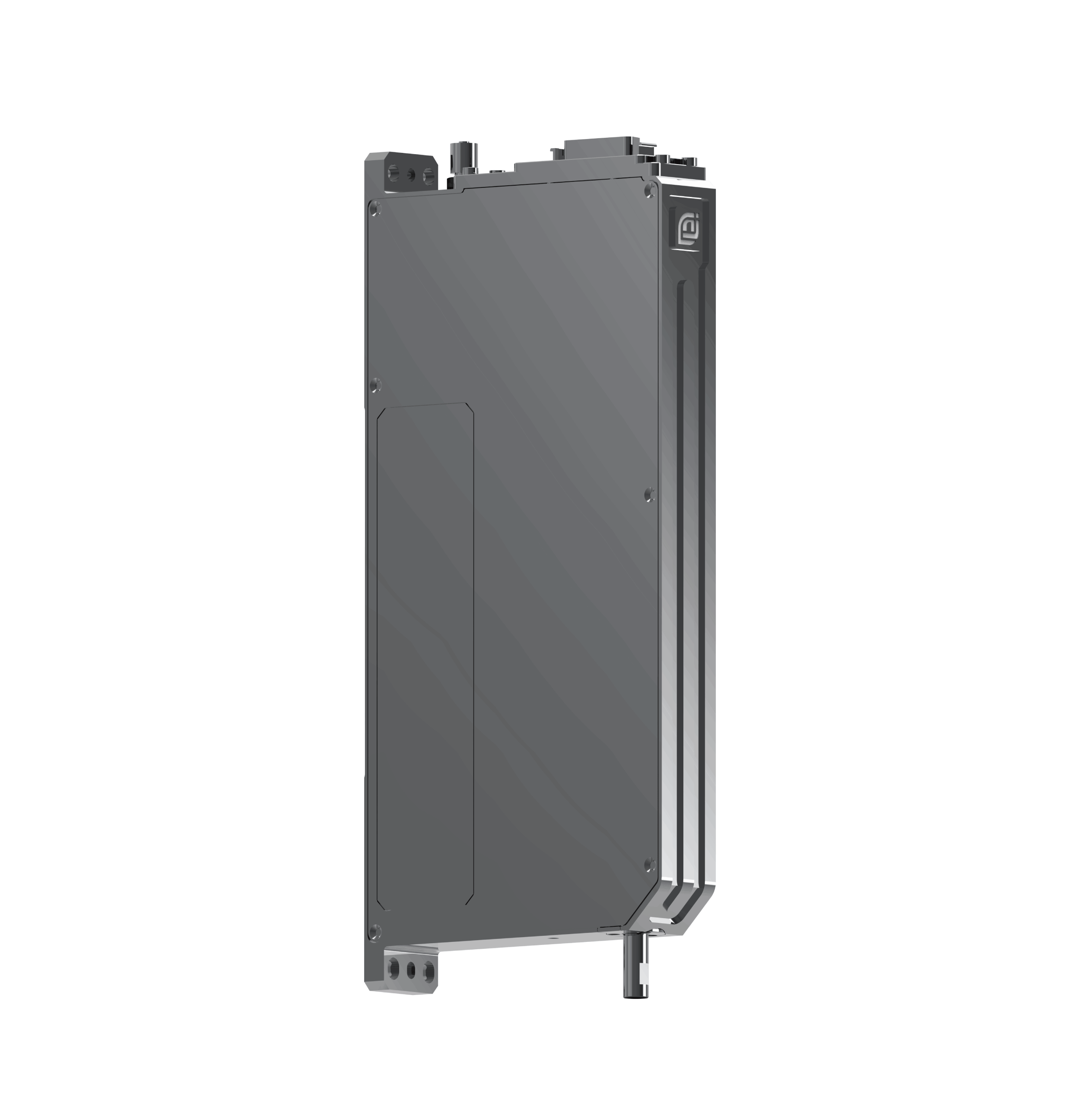

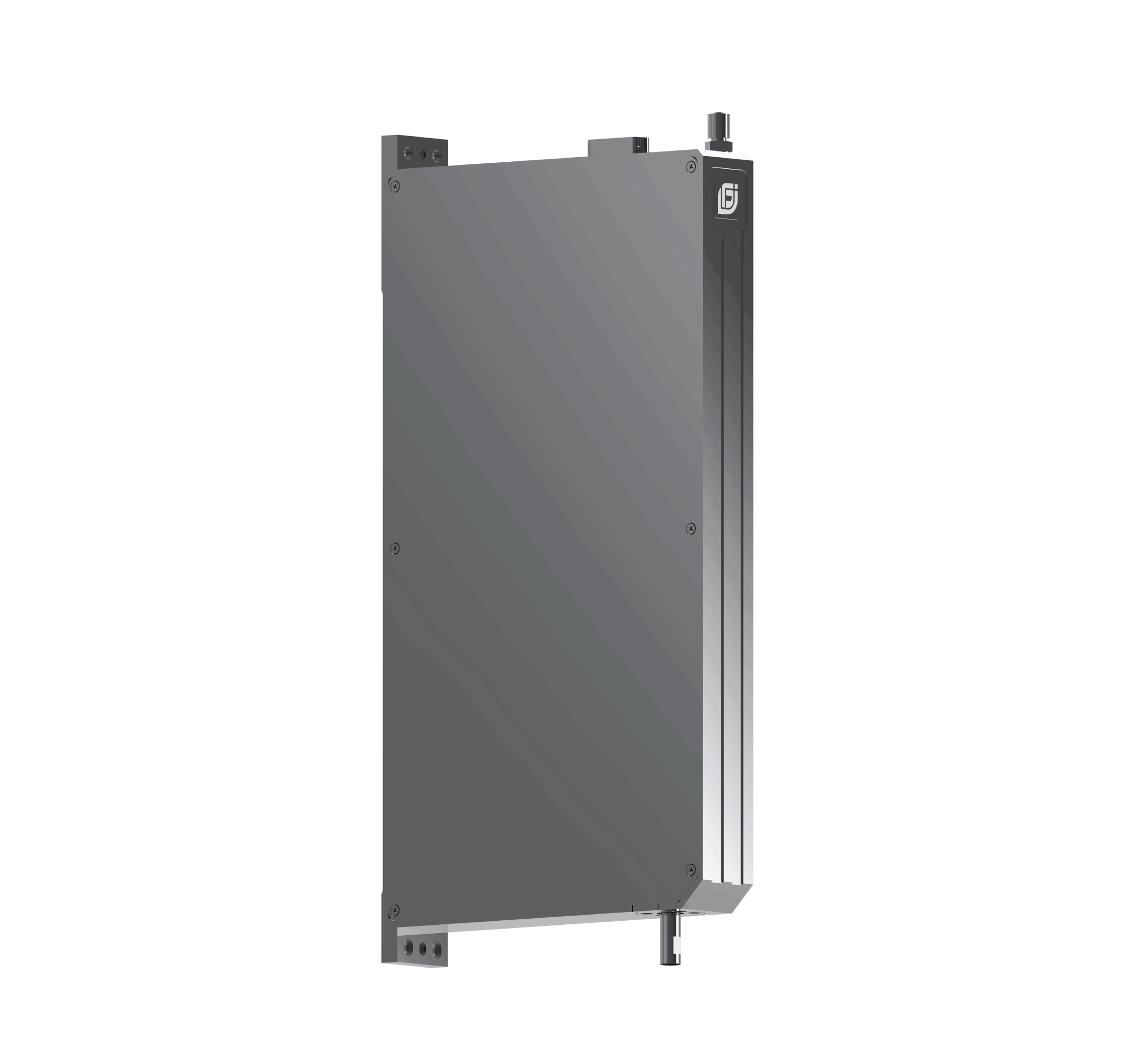

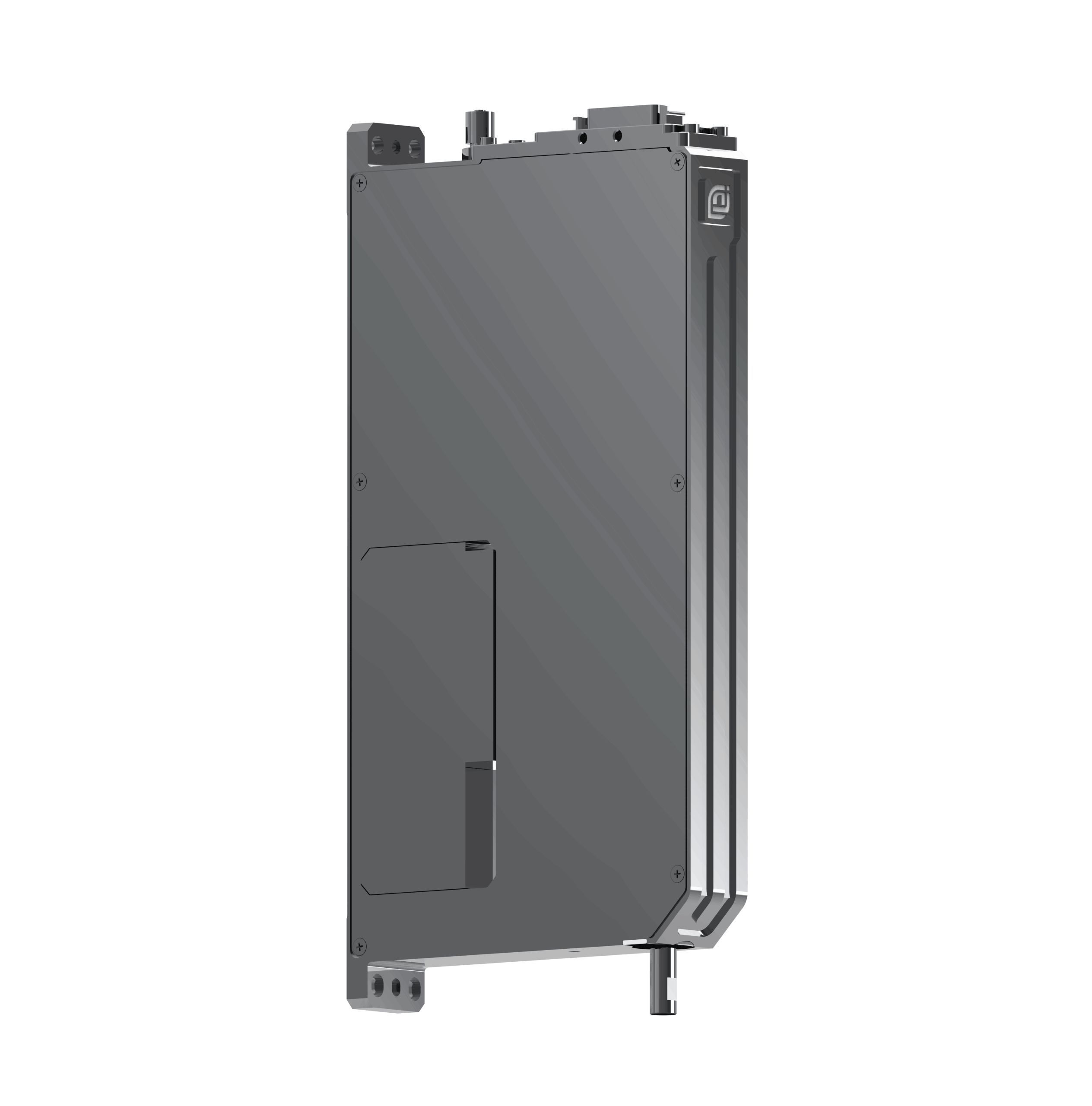

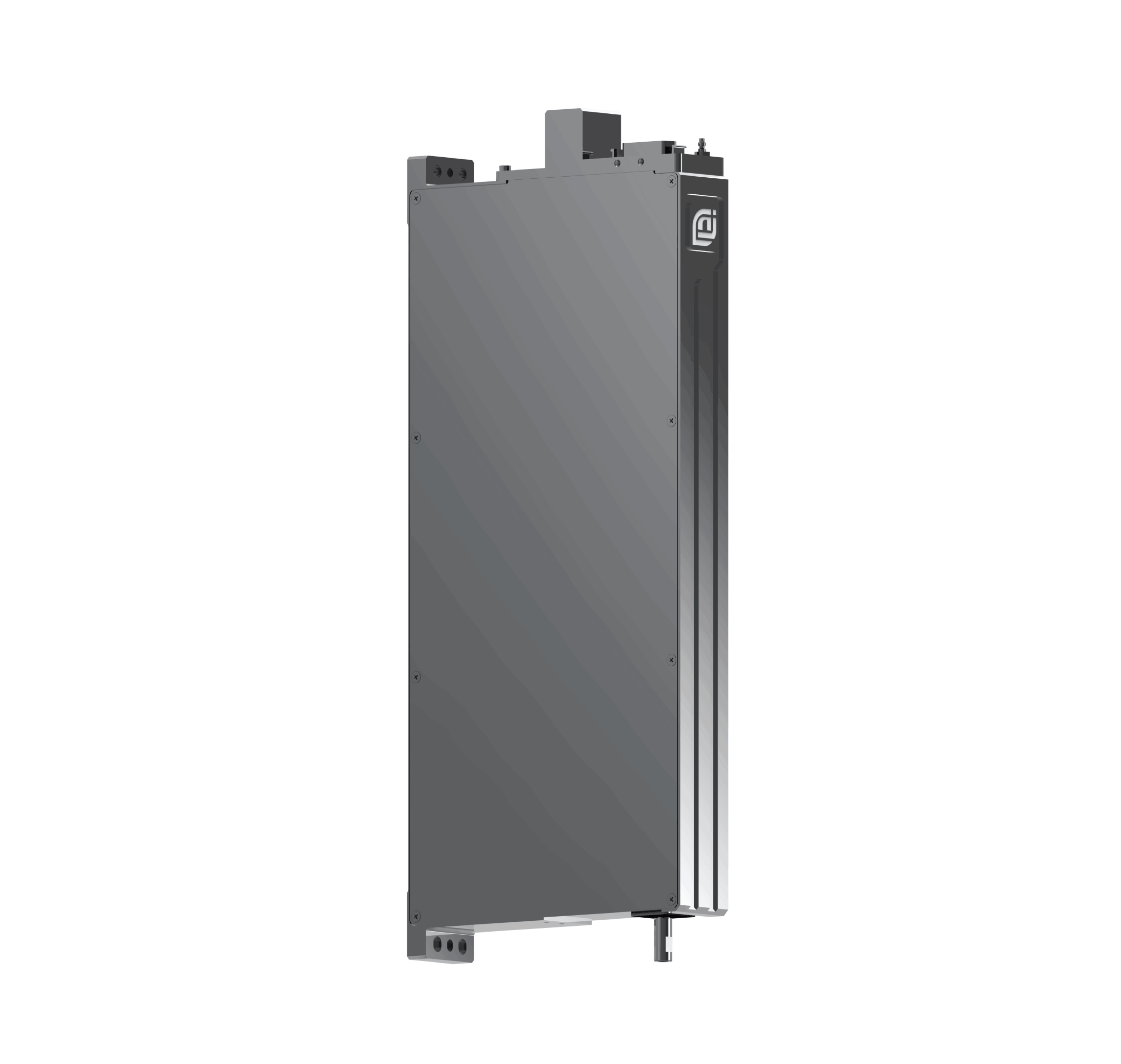

型号	LRA15-20	LRA25-20	LRA25-20V	LRA30-23	LRA40-23	LRA60-25
Z轴-可调行程	15mm	25mm	25mm	30mm	40mm	60mm
Z轴-持续推力	12N	12N	9.5N	10N	10N	10N
Z轴-峰值推力	39.6N	39.6N	20.9N	35N	35N	35N
Z轴-力常数	7.5N/A	7.5N/A	6.1N/A	10N/A	10N/A	10N/A
Z轴-持续电流	1.6A	1.6A	1.55A	1A	1A	1A
Z轴-峰值电流	5.3A	5.3A	3.4A	3.5A	3.1A	3.5A
Z轴-直线编码器分辨率	0.2μm	0.2μm	0.2μm	0.2μm	0.2μm	0.2μm
Z轴-位置重复定位精度	±2um	±2um	±2um	±2um	±2um	±2um
力控精度(20-50g)	±3g	±3g	±3g	±3g	±3g	±3g
力控精度(50-300g)	±10g	±10g	±10g	±10g	±10g	±10g
R轴-旋转角度	±360°	±360°	±360°	±360°	±360°	±360°
R轴-旋转编码器分辨率	131072线	131072线	131072线	131072线	131072线	131072线
R轴-旋转定位精度	±0.01°	±0.01°	±0.01°	±0.01°	±0.01°	±0.01°
R轴-额定扭矩	0.01N·m	0.01N·m	0.01N·m	0.01N·m	0.01N·m	0.01N·m
R轴-峰值扭矩	0.043N·m	0.043N·m	0.043N·m	0.043N·m	0.043N·m	0.043N·m
R轴-额定电流	0.4A	0.4A	0.4A	0.4A	0.4A	0.4A
R轴-峰值电流	1.4A	1.4A	1.4A	1.4A	1.4A	1.4A
R轴-径向跳动	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)	±5μm(±1μm可定制)
本体参数-厚度	20cm	20cm	20cm	23cm	23cm	25cm
本体参数-电压	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%	DC 24V±10%
本体参数-使用环境	5-40°, 5%RH以下	5-40°, 5%RH以下	5-40°, 5%RH以下	5-40°, 5%RH以下	5-40°, 5%RH以下	5-40°, 5%RH以下
本体参数-本体重量	0.70Kg	0.74Kg	0.89Kg	1.27Kg	1.25Kg	1.5Kg
